应用范围

　　活塞环广泛地用在各种动力机械上，如蒸汽机、柴油机、汽油机、压缩机、液压机等，广泛用于汽车， 火车，轮船，游艇等。一般活塞环安装在活塞的环槽里，它和活塞、缸套、缸盖等元件组成腔室做功。

活塞环意义

　　活塞环是燃油发动机内部的核心部件，它和汽缸，活塞，汽缸壁等一起完成燃油气体的密封常用汽车发动机有柴油和汽油发动机两种，由于其燃油性能不同，其使用的活塞环也不尽相同，早期的活塞环靠铸造形成，但随着技术的进步，钢制的高功率活塞环诞生，且随着对发动机功能，环境要求的不断提高，各种先进的表面处理应用其中，如溶射，电镀，镀铬，气体氮化，物理沉积，表面涂层，锌锰系磷化处理等，使活塞环的功能大大提高。

功能

　　活塞环作用包括密封、调节机油（控油）、导热（传热）、导向（支承）四个作用。 密封：指密封燃气，不让燃烧室的气体漏到曲轴箱，把气体的泄漏量控制在最低限度，提高热效率。漏气不仅会使发动机的动力下降，而且会使机油变质，这是气环的主要任务； 调节机油（控油）：把气缸壁上多余的润滑油刮下，同时又使缸壁上布有薄薄的油膜，保证气缸和活塞及环的正常润滑，这是油环的主要任务。在现代高速发动机上，特别重视活塞环控制油膜的作用；导热：通过活塞环将活塞的热量传导给缸套，即起冷却作用。据可靠资料认为，活塞顶所受的的热量中有70～80%是通过活塞环传给缸壁而散掉的；支承：活塞环将活塞保持在气缸中，防止活塞与气缸壁直接接触，保证活塞平顺运动，降低摩擦阻力，而且防止活塞敲缸。一般汽油发动机的活塞采用两道气环，一道油环，而柴油发动机则采用三道气环，一道油环。 　　作用力　　 　作用在活塞环的力有气体压力、环自身弹力、环往复运动的惯性力、环与气缸及环槽的摩擦力等,如图所示。由于这些力的作用，环将产生轴向运动、径向运动、回转运动等基本运动。此外，活塞环由于它的运动特点，伴随着不规则运动，不可避免地出现轴向不规则运动引起的浮悬和轴向振动、径向不规则运动和振动、扭曲运动等。这些不规则运动常常妨碍活塞环发挥作用。设计活塞环时，要充分发挥有利运动，控制不利的一面。 　　导热性 　　将燃烧产生的高热，通过活塞环传递给气缸壁，所以能起到冷却活塞的作用。通过活塞环向气缸壁散出的热量，一般可达到活塞顶部承受热量的 30 ～ 40 % 　　气密性 　　活塞环的第一个作用是保持活塞与气缸壁之间的密封，控制漏气到最低限度。这种作用主要由气环来承担，即发动机在任何运转条件下，其压缩空气和燃气的泄漏均要控制到最少，以提高热效率；防止因漏气而引起气缸与活塞或气缸与环之间咬死；防止润滑油的劣化而引起的故障等。 　　控油性 　　活塞环的第二个作用是适当地刮落附着于气缸壁上的滑油，并保持正常的油耗量。当供给的滑油过多时将被吸至燃烧室，使油耗量增大，而且由于燃烧产生的积炭，对发动机性能影响极坏。 　　支撑性 　　因活塞略小于气缸内径，如无活塞环，则活塞在气缸内不稳定，就不可能运动自如。同时，环还要防止活塞直接与气缸接触，起到支撑作用。因此，活塞环在气缸内上下运动，其滑动面全靠环来承担。

注意事项

　　安装活塞环时应注意 　　1）活塞环平装入气缸套内，接口处要有一定的开口间隙。 　　2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。 　　3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。 　　4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。 　　5）锥形断面活塞环，安装时锥面应向上。 　　6）一般扭转环安装时，倒角或切槽应向上；锥面反扭转环安装时，仍保持锥面向上。 　　7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上、下各装一片扁平环，各环开口应相互错开。

活塞环分类

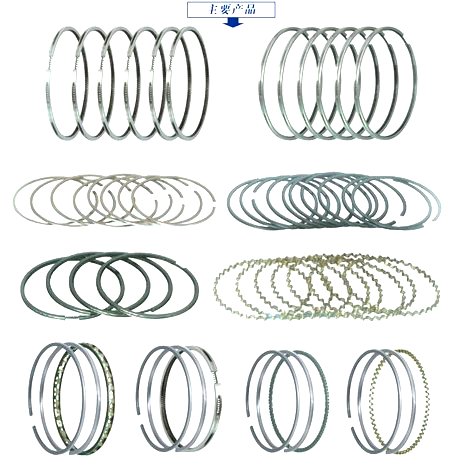

　　1.按结构分： 　　A．整体结构：通过铸造或整体成型的工艺。 　　B．组合环：在一个环槽中装配两个或两个以上零件组成的活塞环。 　　C．开槽油环：侧面平行，具有两个接触环岸，并有回油孔的油环。 　　D．开槽螺旋撑簧油环：在开槽油环内加置螺旋撑簧的油环。撑簧能提高径向比压，其对环体内表面的作用力均等。常见于柴油机环。 　　E．钢带组合油环：由衬环和两片刮环组合而成的油环。衬环的设计随生产厂而异，常见于汽油机环。 　　2.按断面形状分： 桶面环、锥面环、内倒角扭曲环、楔形环和梯形环、鼻形环、外台肩扭曲环、内倒角扭曲环、钢带组合油环、异向倒角油环、同向倒角油环、铸铁螺旋撑簧油环、钢质油环等。 　　3.按材料分：铸铁、钢质。 　　4.按表面处理分：氮化环：氮化层硬度达950HV以上，脆性1级，具有良好的耐磨性和耐蚀性。镀铬环：镀铬层结晶细致紧密光滑，硬度达到850HV以上，耐磨性能非常好，纵横交错的微裂纹网络，利于储存润滑油。磷化环：通过化学处理的方法，使活塞环表面产生一层磷化膜，对产品起到防锈作用的同时，也可提高环的初期磨合性。氧化环：在高温和强氧化剂的条件下，钢铁材料表面生成一层氧化膜，具有耐腐蚀性，减磨润滑及良好的外观。还有PVD等。　 　　5，按作用来分 ：A．气环：主要用来防止气体泄漏的活塞环。 B．油环：具有回油孔或等效结构，能从缸壁上刮下机油的活塞环。

活塞环好坏的鉴别

　　活塞环的工作表面不得有刻痕、擦伤、剥落，外圆柱面和上下端面应有—定的光洁度，曲度偏差不应大于0.02—0.04毫米，环在槽中的标准下沉量不得超过0.15- 0.25毫米，活塞环的弹力、间隙符合规定。此外，还应检查活塞环的漏光度，即将活塞环平放在气缸内，在活塞环下边放一个小灯炮，上面放一块遮光板，然后观察活塞环与气缸壁之间的漏光缝隙，由此可知活塞环与气缸壁的接触是否良好。在一般情况下，用厚薄规测量活塞环漏光缝不应超过0.03毫米。连续漏光缝的长度不应大于气缸直径的1/3，若干处漏光缝隙长度不应大于气缸直径的1/3，若干漏光总长度不应超过气缸直径的1/2，否则，应更换。

活塞环标记规定

　　活塞环标记 GB/T 1149.1—94规定：所有要求有安装方向的活塞环应在上侧面，即接近燃烧室的侧面加以标志。在上侧面标志的环包括：锥面环、内倒角、外切台环、鼻形环、楔形环和要求安装方向的油环，环的上侧面均有标记。

活塞环材料功能

　　1、耐磨性 　　2、贮油性 　　3、硬度 　　4、耐蚀性 　　5、强度 　　6、耐热性 　　7、弹性 　　8、切削性能 　　其中尤以耐磨性及弹性最重要。大功率柴油机活塞环材料主要有灰铸铁、球墨铸铁、合金铸铁、蠕墨铸铁。
