冷冻式干燥机

　　冷冻式干燥机运用了物理原理，将压缩空气中的水分冷冻至露点以下，使之从空气中析出的空气干燥机。受限于水的冰点温度，理论上来说它的露点温度可接近于0度，实际情况，好的冷冻干燥机露点温度一般在5度左右。国外进口的汉克森冷冻式压缩空气干燥机一般能达到这个露点要求。

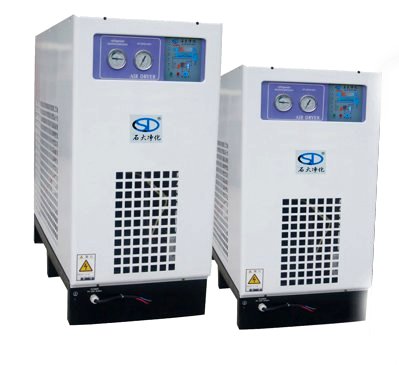

水冷式冷冻干燥机设计特点：
独家设计电路板整合：入口温度过高、环境温度过高、冷却水温度过高警告功能（选）
强化型预冷器、出口温度提升 、管路不结露
制冷量自动控制、压力露点不稳定、不冰堵
多截面高效铝鳍片蒸发器、能量完全发挥
电子式排水多段记时设定功能～日本JEC产品
电脑板薄膜按键控制系统～日本HPE产品
气压水压压降警告（选配）
最易清洗冷凝器的设计
世界名牌冷煤压缩机
冷冻系统保护装置
电器电路保护装置
离心式水气分离器



1、第二道冷凝器（回温器）
好在哪里：利用出口冷空气的冷量来提升散热效果，更可以让干燥后的出口空气温度进一步回升到30℃--45℃，避免出口管路的表面温度过低而产生凝结水造成锈蚀、滴水等二次问题。
2、  外形尺寸及散热面积全面加大（高温恶劣环境下不会跳机）
3、  独立的配电箱及精密的优良进口配件
4、  电子式排水多段记时设定功能
5、  可根据不同需要自设定排水时间
6、  电脑板按键薄膜控制设计
7、  冷凝器翅片朝机外配置，吸气无任何阻力，完全不受机内温度影响
8、  冷凝器风机采用铝质叶片，重量轻巧，平衡佳，且启动迅速，冷凝器降温速度快
9、  完整的冷冻系统控制和保护装置



　　最直观的表相就是冷媒压力表为零。漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。然后是检查机器内部的毛细铜管，也就是那些细的6毫米以下的铜管和工艺管，有没有折断现象。通过上述基本检查后，对有怀疑的地方做好标记。接着就需要通过加注一定压力的惰性气体来确认漏点了。有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。

　　保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。 如果通过以上方法还是没有找到漏点，那么很不幸，很有可能是蒸发器内漏了。蒸发器内漏处理起来比较麻烦。首先必须要确认，可以通过把蒸发器和制冷系统断开，然后单独保压来确认，如果单独保压后发现压力降低就能确定了。

　　还有一种方法相对比较简便，就是打开压缩空气的进口，如果冷媒压力表在一段时间后压力上升了，那也能肯定制冷系统与空气系统相通了，因为他们唯一的交换部位就是蒸发器。所以也能确定蒸发器内漏。

　　查到干燥机漏点后就是补漏了，按漏点的不同，对于喇叭口松动这些漏点，只需用板手做相应的紧固，如果是铜管焊接类型的漏点，就需要用到钎焊。钎焊补漏是制冷维修行业一种最常用的技能，所谓钎焊就是用氧气和乙炔火焰来加热低银焊条和所需补焊部位，让焊条和补焊部位熔在一起而使漏点堵上的方法。钎焊时应先将制冷系统压力泄零，然后使用钎焊枪先打开乙炔，点着后适当加入氧气，慢慢调节氧气和乙炔气的比例，使火焰成中性焰-氧化焰，然后加热所需焊接部位和银焊条使两者溶在一起。具体方法需要操作者通过一定的培训掌握。把漏点处理完后，需要再次对系统保压，以确认补漏焊接是否成功。

　　补漏完成后，需要对系统进行抽真空，然后加入规定质量液态氟利昂（具体数量参考基本配置表），加制冷剂应从冷干机专门留有的加液针阀加入。对于较大型机器，加氟应从高压充注口先加，如果不能一次性加完规定剂量，等开机后从低压口缓慢加入至规定剂量.

　　干燥机无法开机的现象一般都和电控系统有关，如果是开机即跳闸的情况，一般是用户供电空气开关选型过小，或者有可能冷媒压缩机已短路烧毁，以上情况可分别检查确认，压缩机是否烧毁可通过用万用表检查三相电阻和接地电阻来确认。如果相间电阻无穷大或者接地电阻为零，那么可以确定压缩机烧毁，压缩机烧毁后系统处理时应该尽量把系统内部清理干净，并更换冷媒干燥过滤器，然后再抽真空加氟，否则会影响制冷压缩机使用寿命。

　　如果是按下启动按钮后，机器没有仍何反应，首先应观察机器面板上有无报警指示灯亮，如果高压报警灯亮，那必须找到高压保护开关（一般在电器箱上部），保护开关上有个绿色复位按纽，把他按一下就能复位启动了，如果是过载指示灯亮，在电器接线箱内找到热过载继电器，把上面的红色按纽按一下就可以了。还有如果是低压保护灯亮，那就表明氟利昂已经有部分或全部泄露，这就需要找到漏点，具体办法见第一条。如果干燥机所有报警已解决仍不能启动，那就再确认进线电源，确认停机电源红色指示灯是否亮，并检查两相或三相电源电压是否正常，有无缺相现象。对于三相电源由于有相序保护请确认相序保护器是否工作，如果相序保护器指示灯没亮，就表明进线相序错误，这时只要将三相电源线的任意两相更换位置既可（注意只要换其中的两相）。如果相序保护器工作正常，按启动仍没反映，可用螺丝刀将接触器强制吸合（把接触器活动部顶进去），如果压缩机能启动，那问题出在控制线路。接着检查控制电路，先从启动按纽查起，按一下启动按纽，正常的按纽应该很容易按下去，松手后能立即自然弹回，如果整个过程有迟滞现象，那就很可能是按纽O了。如果没有迟滞现象继续查。接着可以把启动按纽后面的接线短接，一般启动按纽后面有4根接线，旁边的两根是按纽指示线不用管他，把中间的那两根线短接起来，如果这时机器能启动，则可判定按纽损坏，更换按纽就可以了。如果短接了仍不能启动，那继续查电器接线箱里面的线路，首先用手轻轻扯拉各接线端，看有没有接线松脱现象，接着检查交流接触器和热过载继电器，先看这两部件有没有内部烧焦现象，再用万用表检查吸合线路是否能导通，常闭常开触点是否正常。这两部件发现问题后一般就是换新的就好了，有一个常用的方法就是，用一个新的或确认是好的接触器或继电器直接更换有怀疑损坏的部件，如果这时故障能解决就表明是你更换的部件坏了。

　　是指通过升华从冻结的生物产品中去掉水份或其他溶剂的过程。升华指的是溶剂，比如水，像干冰一样，不经过液态，从固态直接变为气态的过程。冷冻干燥得到的产物称作冻干物（lyophilizer），该过程称任冻干（lyophilization）。

　　传统的干燥会破坏细胞，引起材料皱缩，在冰冻干燥的过程中样品的结构不会被破坏，因为固体成份被在其位子上的坚冰支持着。在冰升华时，他会留下孔隙在干燥的剩余物质里。这样就保留了产品的生物和化学结构及其活性的完整性。

　　在实验室中，冻干有很多不同的用途，他在许多生物化学与制药应用中是不可缺少的，它被用来获得可长时期保存的生物材料，例如微生物培养、血液、酶、药品，除长期保存的稳定性以外，还保留了其固有的生物活性与结构。为此，冻干被用于准备用做结构研究（例如电镜研究）的组织样品，冷冻干燥也应用于化学分析中，它能得到干燥态的样品，或者浓缩样品以增加化析敏感度。冻干使样品成分稳定，也不需改变化学成分，是理想的分析辅助手段。

　　冷冻干燥可以自然发生，在自然情况下，这一过程缓慢而且不可预测。通过冷冻干燥系统，人们改进，细分了很多步骤加速了这一过程。

　　三：冷冻干燥系统的组成

　　1.干燥室或者多歧管

　　2.抽真空系统：用于克服阻碍因素和加速气体流动

　　3.热源：提供能量

　　4.低温冷凝器：用于使蒸气压差最大化并捕捉蒸汽使之冻结，避免水蒸汽污染真空泵。

　　1.预冻：为接下来的升化过程准备样品。

　　2.初级干燥：在此过程中冰升化而不融化。

　　3.次级干燥：在此过程中，固体物质的残留水分被除去，从而留下干燥样品，这一步骤对保存样品的稳定性非常重要。
